技术参数:
最大压制负载 | 16/25kN可调 |
工作行程 | 16kN=60mm / 25kN=25.3mm可调 |
距C柱距离 | 95mm |
工作台尺寸 | 190×240mm |
下端位置的微调范围 | ±3mm |
模具夹持装置 | 直径20mm圆柱面 |
顶出功能上端点位置 | 整体集成式 |
外形尺寸B×D×H | 240×356×555mm |
重量 | 45kg |
技术特点 :
1、膝关节杠杆原理;
2、滚珠轴承直线导轨;
3、裁切行程可微调;
4、样品自动顶出器;
5、裁切精度高,运行平稳;
6、配有可调节的手柄;
7、在机器下端可微调裁切位置;
8、配有可拆卸裁切板的工作台;
9、坚固的C柱以保证高精度裁切样品。

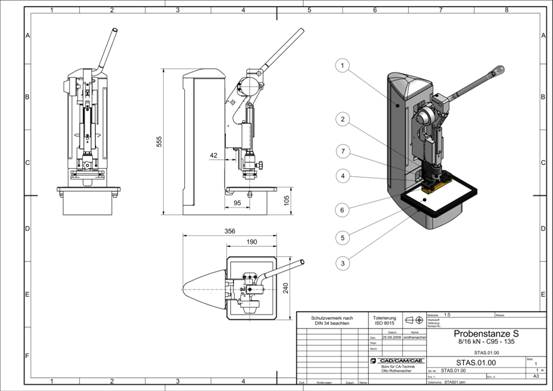

技术图纸:
该单元的基础配置包括铸钢框架(1);带有微调的快速夹紧系统(2),它可以精确的调节裁切位置;处理完样品后,由顶出器(4)自动弹出样品。
在裁切过程中,平坦的工作台(3)作为裁切过程中的支撑。由厚纸板制成的裁切垫板(5)在裁下样品时可为刀刃提供保护,同时确保裁切过程中的样品尺寸准确,该裁切垫板可随时更换。
图示中的裁切机上装有样品裁切模具(6)和夹紧适配器(7)。
